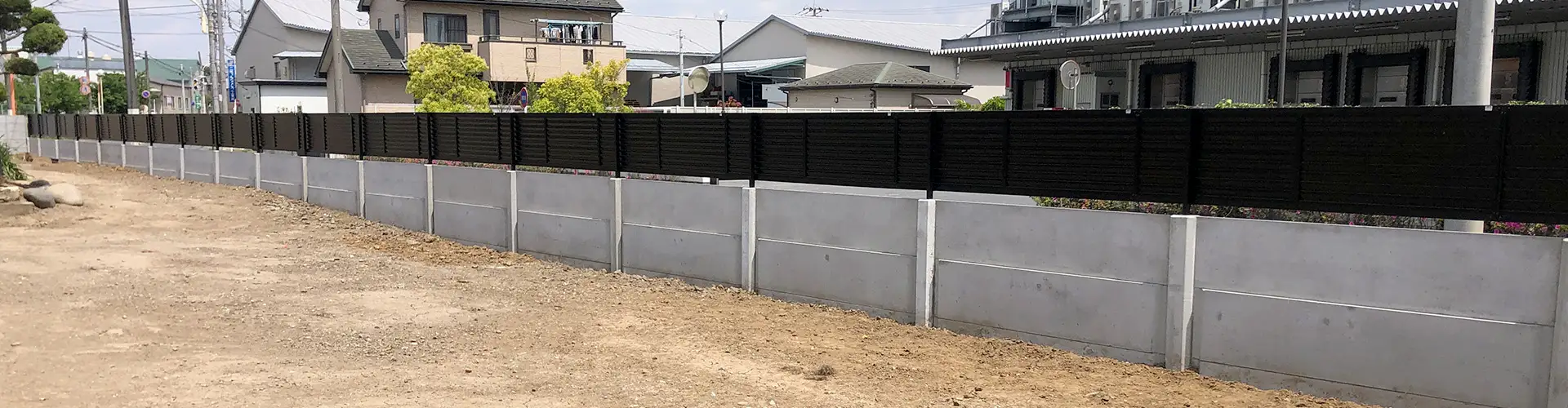

※ フラット２番柱を使用した幅６メートル・高さ１６００ｍｍの塀（イメージ）
NETIS登録製品
土留め高さ最大1.1m

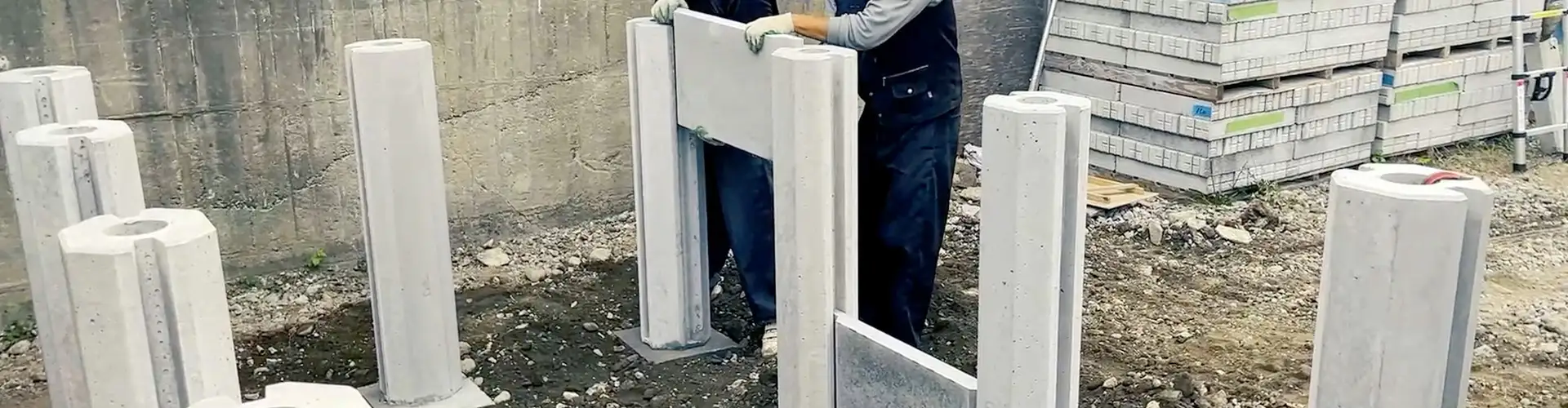

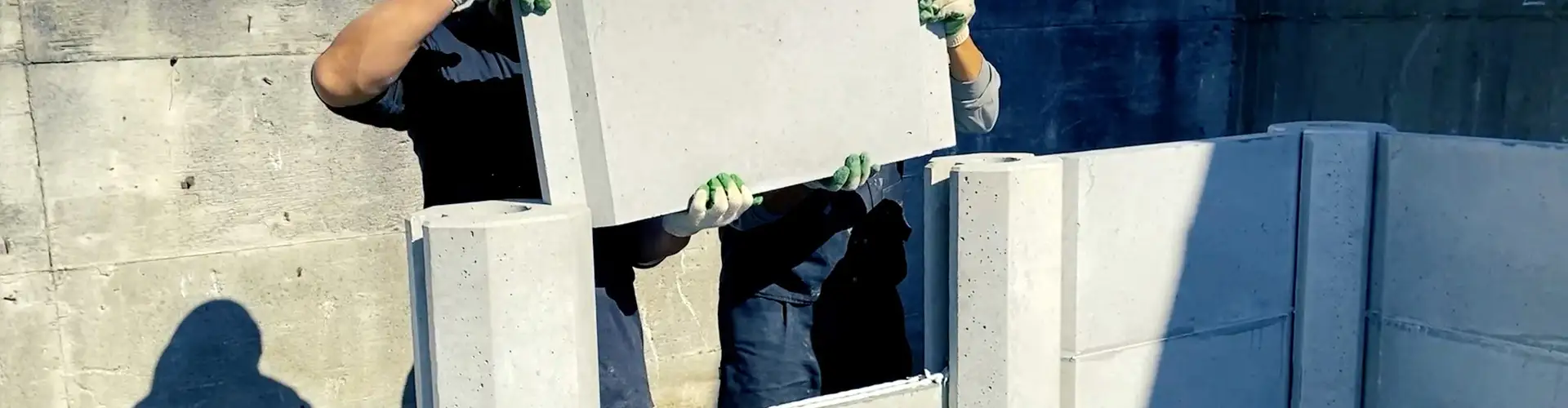

簡単施工で低コスト
既存工法より工期短縮
耐震計算書
土圧性能判定書
公共工事実績多数
フラット 神奈川県
農地境界土留め 神奈川県にて農地の境界土留めにフェンスウォールⓇを採用して頂きました。 敷地と道路に […]
フラット 千葉県
大型施設の外周土留め 千葉の大型施設外周にフェンスウォールⓇを採用して頂きました！ 前回の千葉県の現 […]
フラット 千葉県
大型施設の外周土留め 千葉の大型施設外周にフェンスウォールⓇを採用して頂きました！ 前回、埼玉県の現 […]
フラット 埼玉県
#公共施設 #外周 #土留め #駐車場造成 埼玉県の公共施設外周にフェンスウォールⓇを採用して頂きま […]
フラット 埼玉県
隣地境界塀の土留め 商業施設 埼玉県の商業施設外周にフェンスウォールⓇを採用して頂きました。施工距離 […]
フラット 東京都
組立塀からフェンスウォールに改修 東京都内にて劣化した万年塀（組立塀）の改修工事にフェンスウォールⓇ […]
フラット 埼玉県
道路拡幅 農地境界土留め 埼玉県にて道路拡幅の為【土留め】としてフェンスウォールⓇを採用して頂きまし […]
フラット 千葉県
傾斜地 ３番土留め施工 千葉県にてフェンスウォールⓇを採用して頂きました。現場は傾斜地。３番（地上高 […]
フラット 埼玉県
公園・造成工事 １番・２番土留め施工 埼玉県にてフェンスウォールⓇを採用して頂きました。１番・２番（ […]
こんな時にオススメ
Recommendation
01. 土留め施工をしたい
フェンスウォール®は土留め工事の際、「施工時間および土工数量が低減でき、省力化が可能」と施工性能を評価されNETISに登録されました。最大１.１ｍの土留め施工に対応可能です。
02. 低コストに抑えたい
現場打ち小型擁壁からフェンスウォール®フラットに変える事で「施工時間」「土工数量」が低減でき、省力化が図れます。
03. 古い塀を建替えたい
フェンスウォール®フラットは、簡単でシンプルな設計の為、施工業者を選ばず誰でも短工期で建てられる為、低コストに建替えを行えます。
04. 耐震計算書が必要
大きな地震が頻発している昨今、耐震計算書が必要な現場もあります。フェンスウォール®フラットは専門家に依頼し耐震計算書を作成しています。
05. NETIS登録製品が良い
NETIS登録技術を活用するメリットは、「公共工事の入札時に加点評価がつくこと」「工期を短縮できること」「コストカットできること」です。 工事の効率化を進める為、政府が利用を推進しています。
06. 信頼出来る資材を使いたい
土留め性能とシンプルな設計で数多くの自治体や企業に新設・建替え工事で採用して頂きました。もちろん個人住宅でも選ばれています。
製品仕様・価格
柱・板・組立図・根固めコンクリートについて
柱（１番・２番・３番）
| 名 称 | 地上高さ | 土留め高さ | 全長 | 柵板部分 | 配筋 | 重量 | 定価 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 主筋 | 副筋 | |||||||||
| 径（mm） | 本数 | 径（mm） | 本数 | |||||||
| １番柱 | ~ 300mm | ~ 300mm | 800 | 400 | 5 | 4 | ポリエチレン製フープ筋 | 2 | 約31 kg | ￥6,010 - |
| ２番柱 | ~ 700mm | ~ 700mm | 1200 | 805 | 5 | 4 | ポリエチレン製フープ筋 | 2 | 約45 kg | ￥7,700 - |
| ３番柱 | ~ 1100mm | ~ 1100mm | 1600 | 1210 | 6 | 4 | ポリエチレン製フープ筋 | 2 | 約59 kg | ￥9,600 - |
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めとして施工する場合は土圧板を使用して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。

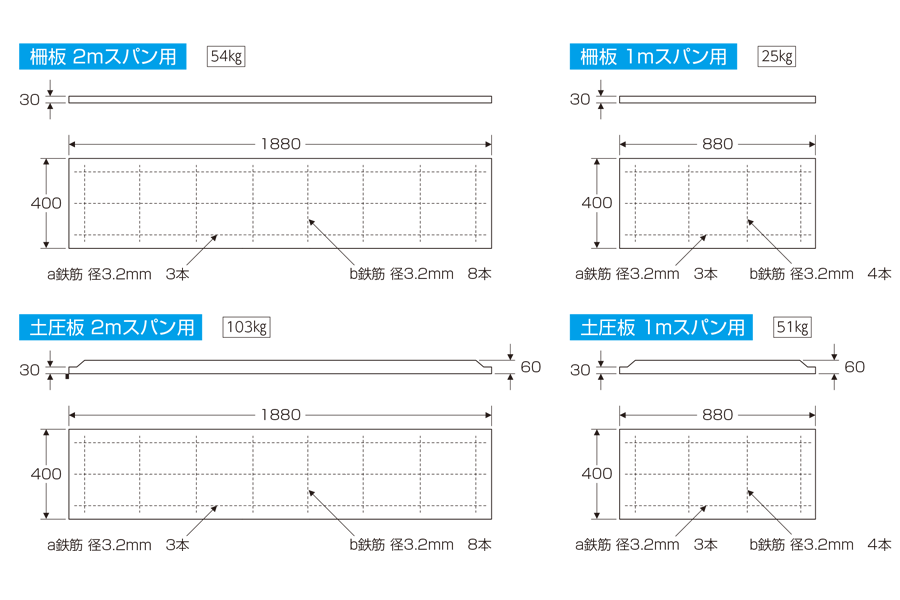

板（柵板・土圧板）
| 名 称 | 全長 | 高さ | 厚み | 用途 | 配筋 | 重量 | 定価 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| a鉄筋 | b鉄筋 | |||||||||
| 径（mm） | 本数 | 径（mm） | 本数 | |||||||
| 柵板 W1880 | 1880mm | 400mm | 30 | 2mスパン用 | 3.2 | 3 | 2.6 | 3 | 54 kg | ￥4,960 - |
| 柵板 W880 | 880mm | 400mm | 30 | 1mスパン用 | 3.2 | 3 | 2.6 | 3 | 25 kg | ￥2,580 - |
| 土圧板 W1880 | 1880mm | 400mm | 60 | 2mスパン用 | 3.2 | 3 | 2.6 | 3 | 103kg | ￥9,930 - |
| 土圧板 W880 | 880mm | 400mm | 60 | 1mスパン用 | 3.2 | 3 | 2.6 | 3 | 51 kg | ￥6,000 - |
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めとして施工する場合は土圧板を使用して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。

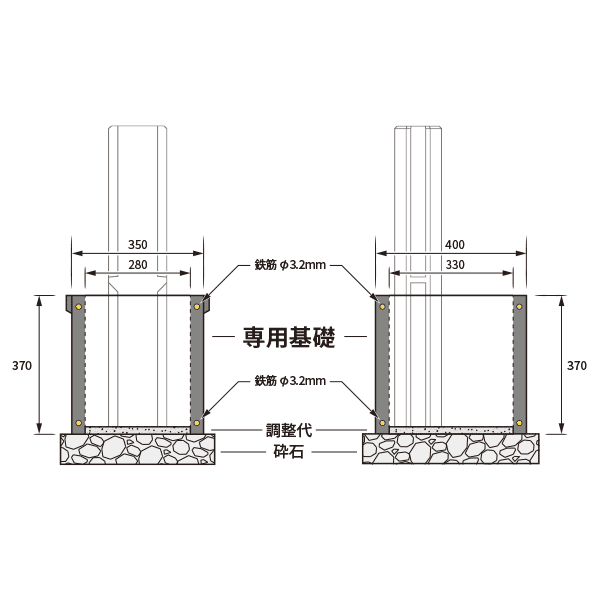

組立図・
根固めコンクリート
標準組立寸法及び仕様寸法表（単位mm）
| 名 称 | 地上高さ・土留め高さ | 全長 | 柵板部分 |
|---|---|---|---|
| H | ｈ1 | ｈ2 | |
| １番柱 | ~ 300mm | 800 | 400 |
| ２番柱 | ~ 700mm | 1200 | 805 |
| ３番柱 | ~ 1100mm | 1600 | 1210 |
根固めコンクリート寸法表（単位mm）
| 全高（フェンスを含めた地上高） | ａ | ｂ | ｃ | ｄ |
|---|---|---|---|---|
| ~1500 | 260 | 400 | 350 | 50 |
| ~1800 | 310 | 400 | 350 | 50 |
■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。
■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
■ 土留めとして施工する場合は土圧板を使用して下さい。
■ より強固な土留め施工をする場合は、１ｍスパンにして下さい。
■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
■ 寒冷地仕様ではありません。
■ 設計単価等々はお問い合わせ下さい。
■ 弊社では材料の販売だけではなく、直接施工も行っております。
■ お見積り無料、お気軽にお問い合わせください。
ＡＲで設置してみる
地上高さのバリエーションは【３種類】
１番柱（板が１段入る柱）
地上高さ・土留め高さ～３００ｍｍまで
３スパン（6ｍ：１スパン＝２メートル）
施工したイメージ
AR（拡張現実）機能は周囲の安全に気を付けてお試し下さい。
１番柱 +柵板+ 木目調格子フェンス
上部のフェンスはご自由にご選択下さい。
※ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
※ 土留めとして施工する場合は土圧板を使用して下さい。
※ より強固な土留め施工をする場合は、１スパンを１メートルにして下さい。
※ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
※ 寒冷地仕様ではありません。
２番柱（板が２段入る柱）
地上高さ・土留め高さ～７００ｍｍまで
３スパン（6ｍ：１スパン＝２メートル）
施工したイメージ
AR（拡張現実）機能は周囲の安全に気を付けてお試し下さい。
２番柱 +柵板+ 木目調格子フェンス
上部のフェンスはご自由にご選択下さい。
※ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
※ 土留めとして施工する場合は土圧板を使用して下さい。
※ より強固な土留め施工をする場合は、１スパンを１メートルにして下さい。
※ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
※ 寒冷地仕様ではありません。
３番柱（板が３段入る柱）
地上高さ・土留め高さ～１１００ｍｍまで
土圧仕様６スパン（6ｍ：１スパン＝１メートル）
施工したイメージ
AR（拡張現実）機能は周囲の安全に気を付けてお試し下さい。
３番柱 +土圧板+ 木目調格子フェンス
上部のフェンスはご自由にご選択下さい。
※ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。
※ 土留めとして施工する場合は土圧板を使用して下さい。
※ より強固な土留め施工をする場合は、１スパンを１メートルにして下さい。
※ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。
※ 寒冷地仕様ではありません。
製品図面・ＣＡＤ
一覧に無いファイル形式は別途お問い合わせ下さい。
PDF図面
A4版
DWG図面
AUTOCAD DWG形式
DXF図面
AUTOCAD DXF-R12形式
土圧性能判定書
耐震計算書
取扱説明書
土圧性能判定書
フェンスウォールⓇ フラットで土圧に対する性能判定を行いました。【1番1mスパン補強無し】【1番2mスパン補強有り】【2番1mスパン補強無し】【2番2mスパン補強有り】【3番1mスパン補強有り】
耐震計算書
フェンスウォールなら建替え工事の際、耐震計算により地震にも強い事が証明出来ますので安心してご使用下さい。
取扱説明書
A4版 輸送・保管時の注意事項や施工方法。1mスパン・2mスパン標準施工図・根固めコンクリート寸法等
ご購入方法
必ず事前に在庫の確認をして下さい
お引き取り
お客様で車両を手配して弊社でお引き取り。必ず事前に在庫の確認をして下さい。
ご配送（弊社車両）
配送圏内であれば、弊社車両にてご配送いたします。別途送料を申し受けます。
ご配送（輸送会社）
弊社車両で配送出来ない地域には輸送会社を手配。別途送料を申し受けます。
施工まで依頼する
営業圏内であれば、材工一式にてお請けいたします。現地調査、お見積り無料
施工までお任せください
都建材工業株式会社は施工を行う関連会社「ミヤコ エクステリア」があり、他にも多くの協力会社様もございます。
ミヤコ エクステリアは弊社製品の施工を中心の仕事とし、現在まで様々なノウハウを蓄えております。
そして都建材工業株式会社としても【建設業許可】を取得しています。小さな補修工事から大規模修繕・新設工事まで安心してお任せください。
