※ 実際に施工した1100mmの止水実験施設 3Dモデル

耐水圧日本で唯一設計計算書を完備

1100mmまで止水可能

止水施工対応可能

貯水施工対応可能

組立式で工期短縮

もしもに備える止水塀

フェンスウォール®シリーズ

ワイドとミヤコWG®の違い

ワイドミヤコWGウォーターガード®
~ 2500 mm全高
(フェンスを含めた高さ)
~ 2500 mm
上部径:100mm

 下部径:77.5mm
フェンス埋込穴
(直径)
上部径:100mm

 下部径:77.5mm
450mmフェンス埋込穴
(深さ)
450mm
700mmまで止水しすい施工1100mmまで可能

要約すると

「ワイドでは出来ない1100mmまで止水施工が可能」

こんな時にオススメです

Recommendation

01. 止水&貯水施工したい

ミヤコWG®は止水施工・貯水施工に特化した製品です。フェンスウォール®ワイドでは対応出来ない1.1mまでの止水性能・貯水性能があります。

02. 大雨浸水対策をしたい

地球温暖化により大気中の水蒸気が増えていて、雨をもたらす低気圧などの強さが変わらなかったとしても、水蒸気が多い分だけ割増で雨が降る傾向になり、大雨の頻度が徐々に増えているそうです。

03. 河川氾濫対策をしたい

増えた大雨に頻度による河川越水や貯水池の逸水、用水路の氾濫、重要施設の浸水等々。これらの被害は人や住宅、農作物などに深刻な被害をもたらします。

04. 都市型水害に備える

気象庁によると、このまま温室効果ガスの排出が続いた場合、短時間強雨の発生件数が現在の2倍以上に増加する可能性があるとされています。

05. 床下浸水を防止する

国土交通省によると「一般家屋の場合、50cm以上水に浸かる程度」を床上浸水、「浸水が50cm以下」を床下浸水と定義しています。

06. 信頼出来る資材を使いたい

ミヤコWG®は日本で唯一、耐水圧設計計算書がある止水塀です。現在までフェンスウォール®シリーズは土留め性能とシンプルな設計で数多くの自治体や企業に新設・建替え工事で採用して頂きました。もちろん個人住宅でも選ばれています。

普通の塀が



非常時には止水塀

ふだんの生活で便利に利用できるだけでなく、もしもの際にも役に立つ

平常時は普通の塀として利用。「道路と住宅を仕切る塀」や「貯水池を囲うフェンス」「電気設備を囲う侵入防止柵」「住宅外構」など使用場所は様々。

ミヤコWGは日本で唯一、耐水圧設計計算書がある止水塀。浸水してほしくない住宅や施設・電気設備を守ります。非常時には生活を守る塀として機能します。

AR拡張現実で設置してみる

様々なパターン【ミヤコWG®

災害時には避難所として機能する公共施設。1.1メートルまでの水圧に耐えられる塀でしっかりガード。組立式だから狭あい敷地にも設置可能。建て替え用途にも低コストに対応。ぜひ「ミヤコWG」で水害対策を進めて下さい。

浸水被害にあっては困る設備、電気設備や防災用品倉庫。新設の場合は高い位置に設置すれば良いですが、既設の場合は「ミヤコWG」で周囲を囲う事により1.1メートルまでの浸水を防ぐ事が出来ます。

大雨災害時には、貯水池や農業用水など特定の場所から「水の流出」が問題になることもあります。「ミヤコWG」は1.1メートルの水圧に耐えられるので、上記のような場所からの逸水対策としても利用出来ます。

製品仕様・価格

柱・板・組立図・根固めコンクリートについて

ミヤコWG®

model-viewer wgst_20240127.glb

AR(拡張現実)機能は周囲の安全に気を付けてお試し下さい。

名 称地上高さ全長柵板部分配筋重量定価
主筋副筋
(mm)本数(mm)本数
3番柱~ 1100mm16001210D104ポリエチレン製フープ筋3約178 kg¥31,600 -

※1 止水・貯水施工対応品

■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。

■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。

土留めや止水塀・貯水塀として施工する場合は土圧板(耐圧板)を使用して下さい。

■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。

■ より強固な土留め施工をする場合は、1mスパンにして下さい。

■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。

■ 寒冷地仕様ではありません。

■ 設計単価等々はお問い合わせ下さい。

■ 弊社では材料の販売だけではなく、直接施工も行っております。

■ お見積り無料、お気軽にお問い合わせください。

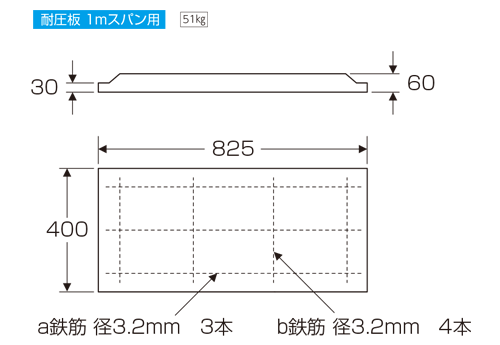

耐圧板たいあつばん

ミヤコWG® 耐圧板

model-viewer wgtai_20240127.glb

AR(拡張現実)機能は周囲の安全に気を付けてお試し下さい。

名 称全長高さ厚み用途配筋重量定価
a鉄筋b鉄筋
(mm)本数(mm)本数
 土圧板 W825※1880mm400mm601mスパン用3.232.6351 kg¥6,000 -

※1 止水・貯水施工対応品

■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。

■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。

土留めや止水塀・貯水塀として施工する場合は土圧板(耐圧板)を使用して下さい。

■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。

■ より強固な土留め施工をする場合は、1mスパンにして下さい。

■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。

■ 寒冷地仕様ではありません。

■ 設計単価等々はお問い合わせ下さい。

■ 弊社では材料の販売だけではなく、直接施工も行っております。

■ お見積り無料、お気軽にお問い合わせください。

組立図・
根固めコンクリート

ミヤコWG®

標準組立寸法及び仕様寸法表(単位mm)
名 称地上高さ・土留め高さ全長柵板部分
Hh1h2
3番柱~ 1100mm16001210
根固めコンクリート寸法表(単位mm)
全高(フェンスを含めた地上高)
 ~250035040035050

■ 輸送・保管・施工の際は「取扱説明書」の注意事項をご確認下さい。

■ 土留め施工の際は「土圧に対する性能判定書」を確認の上、施工して下さい。

土留めや止水塀・貯水塀として施工する場合は土圧板(耐圧板)を使用して下さい。

■ 止水塀・貯水施設として施工する場合はミヤコWG施工説明書を確認の上、施工して下さい。

■ より強固な土留め施工をする場合は、1mスパンにして下さい。

■ 土留め施工の際は施工後、盛土側に無理な荷重を加えないで下さい。

■ 寒冷地仕様ではありません。

■ 設計単価等々はお問い合わせ下さい。

■ 弊社では材料の販売だけではなく、直接施工も行っております。

■ お見積り無料、お気軽にお問い合わせください。

組立イメージ

ミヤコWG®

施工イメージ

model-viewer kumitate_021

製品図面・CAD

一覧に無いファイル形式は別途お問い合わせ下さい。

PDF図面

A4版

DWG図面

AUTOCAD DWG形式

DXF図面

AUTOCAD DXF-R12形式


ミヤコWGウォーターガード®止水工法

施工要領書・施工説明書

耐水圧設計計算書

施工要領書・施工説明書

止水施工を行う際の注意事項

耐水圧設計計算書

ミヤコWG®による耐水圧設計計算

ご購入方法

必ず事前に在庫の確認をして下さい

お引き取り

お客様で車両を手配して弊社でお引き取り。必ず事前に在庫の確認をして下さい。

ご配送(弊社車両)

配送圏内であれば、弊社車両にてご配送いたします。別途送料を申し受けます。

ご配送(輸送会社)

弊社車両で配送出来ない地域には輸送会社を手配。別途送料を申し受けます。

施工まで依頼する

営業圏内であれば、材工一式にてお請けいたします。現地調査、お見積り無料

施工までお任せください

都建材工業株式会社は施工を行う関連会社「ミヤコ エクステリア」があり、他にも多くの協力会社様もございます。

ミヤコ エクステリアは弊社製品の施工を中心の仕事とし、現在まで様々なノウハウを蓄えております。

そして都建材工業株式会社としても【建設業許可】を取得しています。小さな補修工事から大規模修繕・新設工事まで安心してお任せください。

施工フロー

お問い合わせ

現地調査

お見積り

ご契約

ご入金

施工
